一、J-XAP-M-M500H消火栓按鈕概述

J-XAP-M-M500H編址型消火栓按鈕是與西安盛賽爾電子有限公司相兼容的控制器配套而使用的一種火災控制系統沒備，該裝置是一種智能型可編址的火災控制系統設備，安裝在室內消火栓上用于現場手動啟動消防水泵并顯示水泵運行狀態，該裝置可納入兩總線報警控制系統，可間接啟動消防水泵，并可接收泵房的反饋信號，當玻璃被打破時，紅色LED燈點亮，且保持至啟動狀態被復位，當水泵啟動并給出回答信號后，按鈕上的綠色LED燈點亮，并保持至水泵停止工作。

二、J-XAP-M-M500H消火栓按鈕技術參數

工作溫度	-10～55℃
工作濕度	5%～95%(40±2℃)
觸點容量	0.5A/250VAC
靜態電流	-大400μA
動作電流	-大8mA
外形尺寸	86.5mm(長)×86.5mm(寬)×38.7mm(高)
執行標準	GB16806-2006
軟件版本	A
認證標志

三、J-XAP-M-M500H智能消火栓按鈕安裝條件

　　J-XAP-M-M500H消火栓按鈕可以安裝于正常的室內環境中，它不能用在室外或危險的場合(如果在這些地方使用，有關產品建議請找你的供應商。)
嵌入式：應選用標準的86×86m㎡的預埋盒，水平安裝孔距60mm。

四、J-XAP-M-M500H消火栓按鈕安裝接線

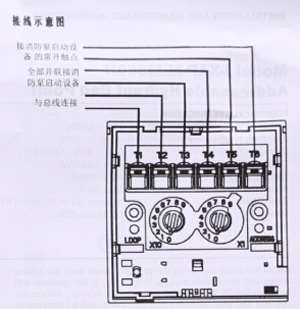

J-XAP-M-M500H消火栓按鈕安裝接線圖

五、J-XAP-M-M500H消火栓按鈕外形尺寸圖

J-XAP-M-M500H消火栓按鈕外形尺寸圖

六、J-XAP-M-M500H編址型消火栓按鈕的測試

測試消火栓按鈕時，將提供的測試鑰匙插入消火栓按鈕右下側的槽中，玻璃會微傾斜并模仿消火栓按鈕操作，此時，控制器上應顯示該消火栓按鈕報動作，消火栓按鈕指示燈應恒亮以表示消火栓按鈕功能正常，復位消火栓按鈕時，取下測試匙，在控制器上使系統復位。
