不過由于吸氣式感煙火災探測器屬于特種探測器，它的安裝使用有其特殊性。今日筆者整理并分享相關資料圖片給大家以作參考。

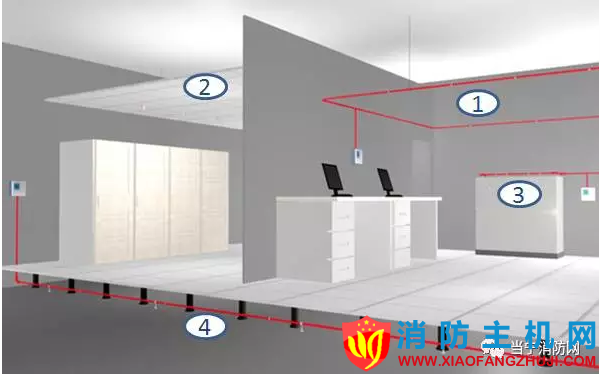

上圖中包含了幾種布管采樣方式。

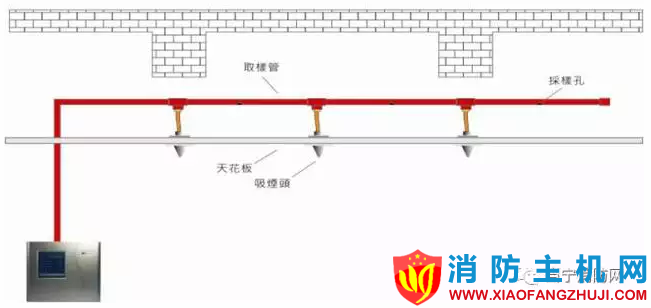

先說第二種，天花板上采樣，采樣管暗裝，在空間里抬頭是看不見管道的。此種安裝方式美觀，有天花板且場所設備安裝初期比較容易實施。

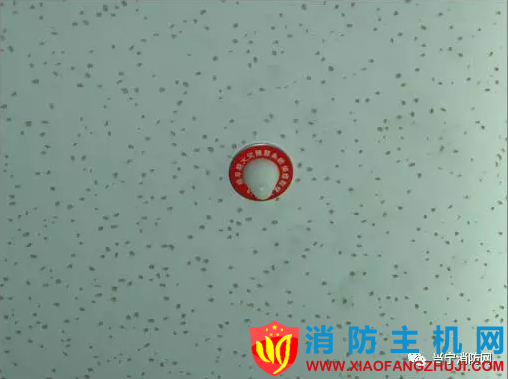

我們實際抬頭看到的就是個一元硬幣大小的標識采樣頭。采樣頭與采樣管道采用軟管連接。

相比，--種其實也就是天花板下（明管安裝），很多車間廠房其實采用這種的比較多。

此種布管采樣方式較為常見，好處是施工方便簡單，也不需要其他配套件，直接在采樣管道上開采樣孔即可。上圖中管道有白色環標識的就是開孔位置。

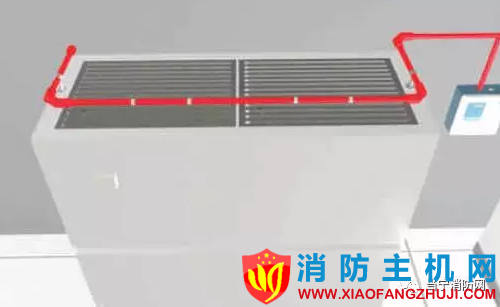

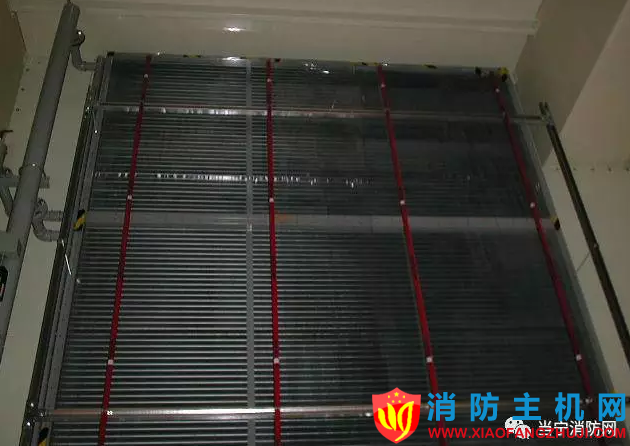

第三種是回風采樣。由于空氣流動，煙霧會隨氣流到回風口處，將采樣管布置在回風口處，煙霧可以較快被采集探測到。

回風口采樣利用氣流可以快速探測到煙霧。場所內如有氣流循環的，需要設置。圖中紅色ABS管即是采樣管，白色環狀是采樣孔標簽。

地板下采樣適用于高架地板下走線的空間探測，地板下由于相對密封，煙霧不容易察覺。將采樣管布置到地板下，可以有效探測該區域的煙霧異常。





除了上文提到的布管方式，還有一些其他特定場所的特定采樣方式。

高架倉庫由于空間的高度以及阻隔，其他類型感煙探測器并不適用。而吸氣式感煙火災探測器由于靈活的步管方式以及極高的靈敏度，越來越多的高架倉庫都已經開始使用吸氣式感煙火災探測器了。

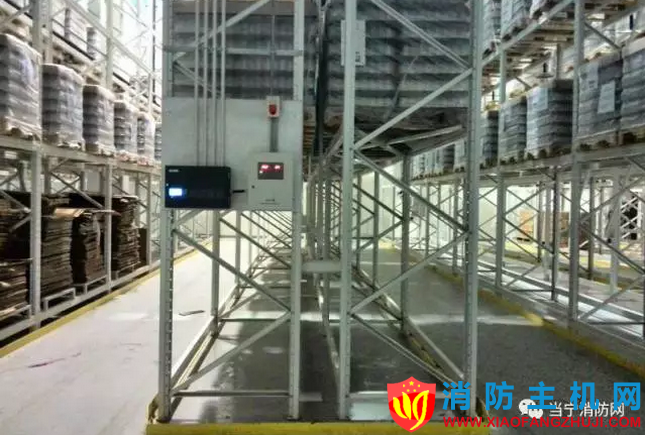

高架倉庫采用分層布管，分層步管可以解決空間高煙霧稀釋探測不到或者空間大稀釋問題。

吸氣式感煙探測器安裝高度適宜，便于人員安裝、檢查、維護。

電氣柜存在著很大的火災風險，而且電器柜由于相對密封，傳統的點型感煙火災探測器探測報警時，往往火災已經蔓延到多個電氣柜。吸氣式感煙火災探測器可以有效探測電氣柜的火災隱患，而且是真正早期預警，往往是電纜異常發熱時即可探測。

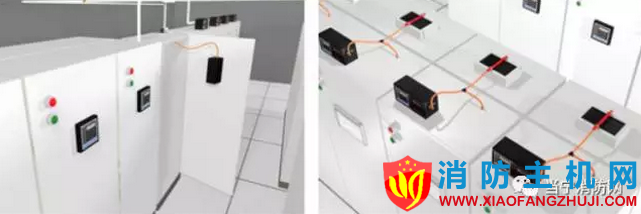

有些柜體有散熱風扇，與前面道理類似，煙霧會隨氣流運行，在風口出布置采樣孔可以較早探測到煙霧。

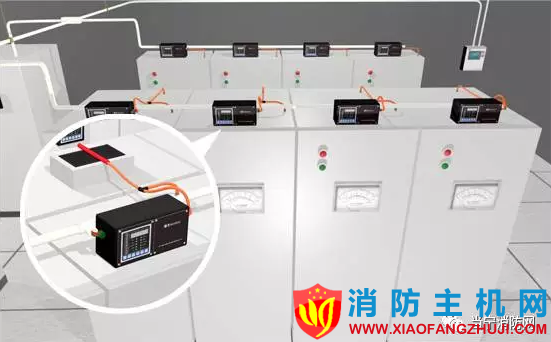

另外可以通過軟管以及采樣銅頭進行對機柜內的空氣進行采樣。

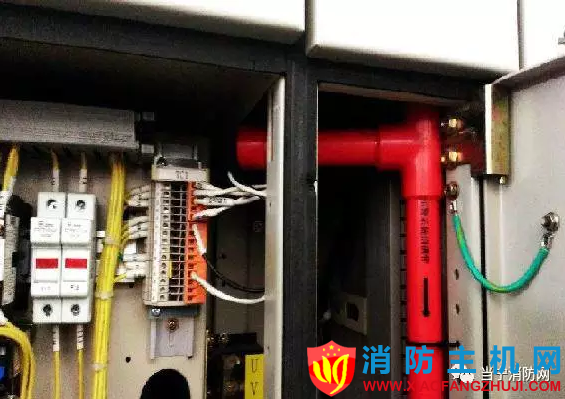

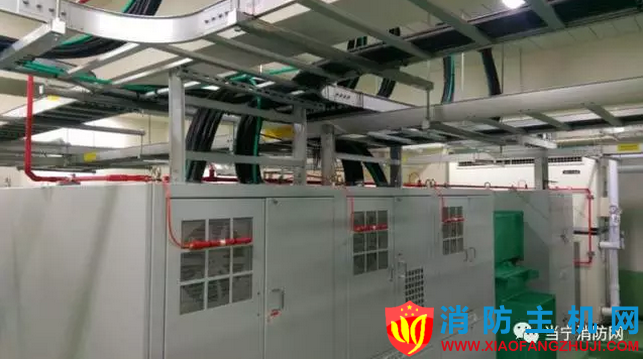

亦或直接將采樣管布置在機柜里，將采樣孔設置在易發生在煙霧的區域。



其實還有其他一些比較少見的采樣方式。

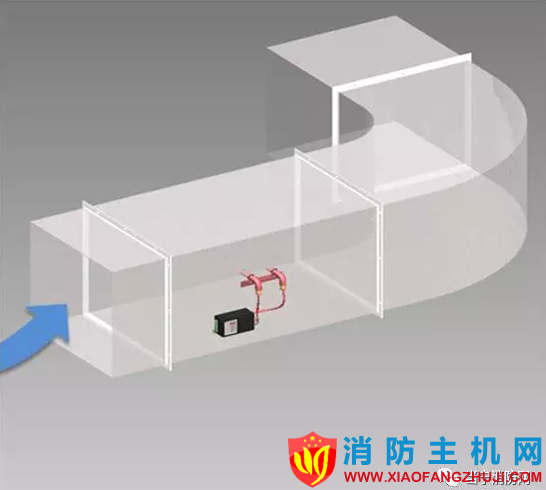

風管采樣。風管內由于氣流速度較快，一般煙霧探測器較難探測。此種探測需要用到一種輔助配件風管探針。

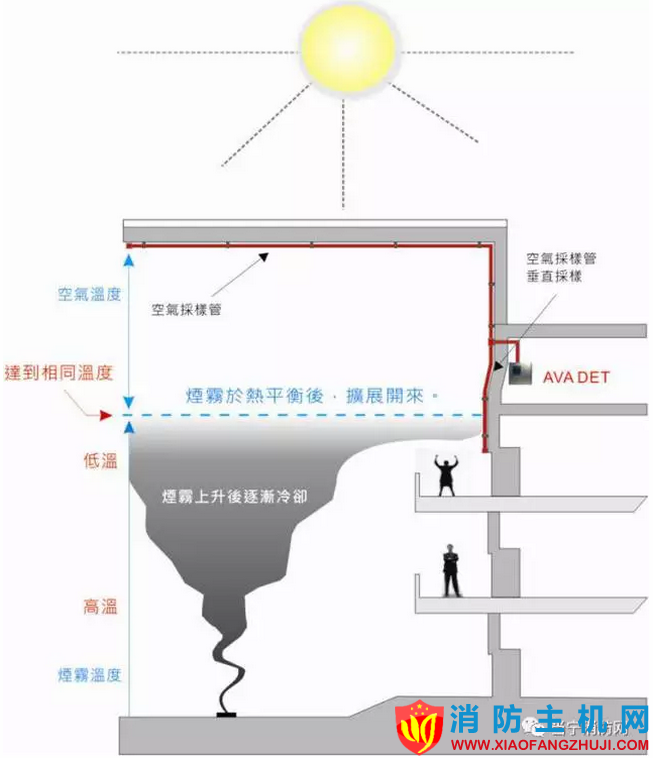

垂直采樣，用于空間高度較高或者有熱屏障效應的場所。因?yàn)闊熿F不能或及時到達空間上層，此時就需要在垂直方向的管道上開采樣孔，，以達到煙霧探測。一般間隔3米或者溫度誤差2℃開一個采樣孔。

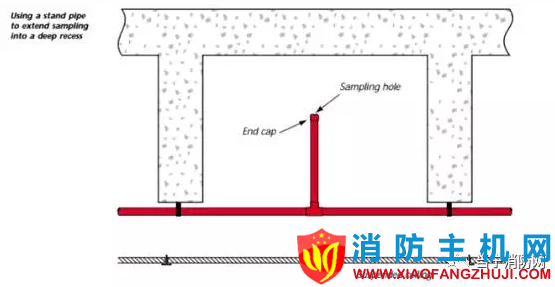

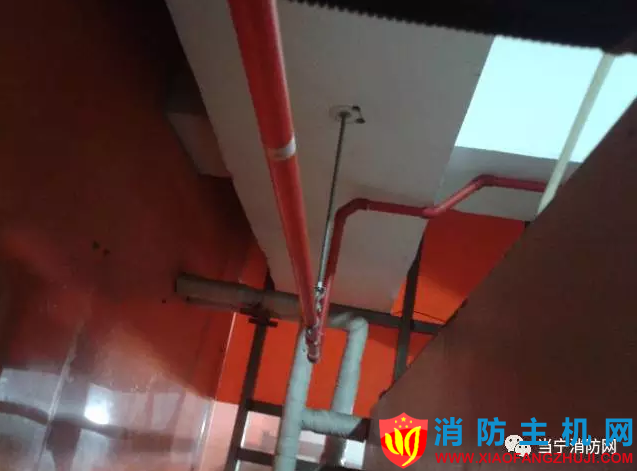

拐杖式采樣，用于有梁且梁高度較高時（規范是60cm）梁間就需要設置探測器。此時采樣管可以設置一個手杖樣子的管路，并開采樣孔解決。

上圖紅色管路分支出來像拐杖的就是這類采樣方式。

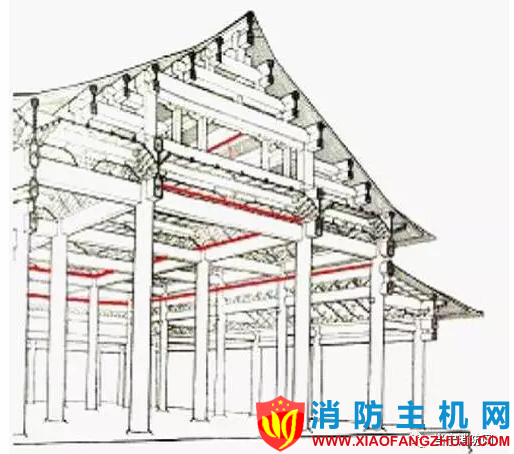

隱藏偽裝式安裝。一般用在美觀要求較高的場所，如藝術館或者古建筑中。

管道可以布置在看不見的地方，并可以采用細軟的軟管隱藏固定，甚至可以將采樣管路漆成背景顏色進行偽裝（特殊手法，操作前先咨詢消防驗收相關部門）。



由于吸氣式感煙火災探測系統管路配置靈活的特點，會出現越來越多的采樣方式。不同的采樣方式解決特定場所的需求，如冷庫中的一些特殊手法。
